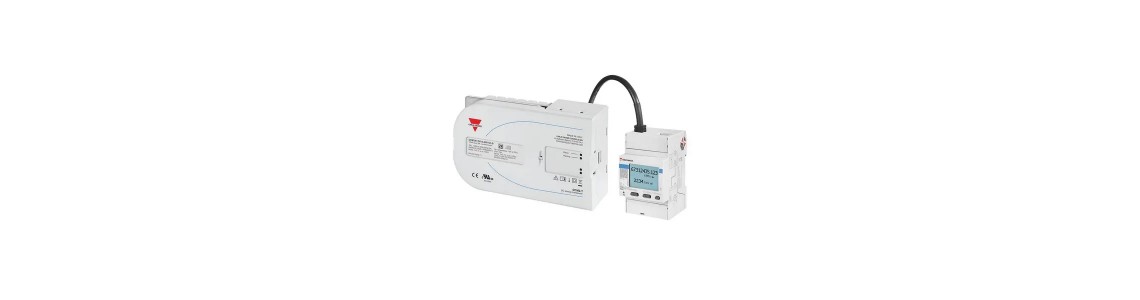

Carlo Gavazzi Automation, един от водещите световни производители на оборудване за индустриална автоматизация и енергиен мениджмънт, официално разшири своето портфолио с пускането на новия правотоков електромер DCM2.

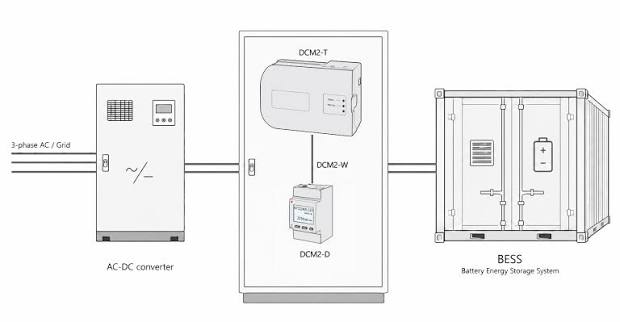

Проектиран за работа с високо напрежение и висок ток — до 1500 V DC и 1500 A DC (покриващ приложения с мощност до 2.25 MW) — DCM2 е разработен с цел да отговори на бързо нарастващите изисквания на индустриалните системи за съхранение на енергия (BESS), DC разпределителните мрежи, микромрежите и свръхбързата зарядна инфраструктура за тежкотоварни електрически превозни средства (Megawatt Charging Systems - MCS).



Техническа архитектура и характеристики

Устройството надгражда съществуващите серии DCT1 и DCM1 (които покриват среди до 1000 V DC и 600 A) и въвежда двукомпонентен модулен дизайн:

  1. Модулен дизайн с разделен трансдюсер:

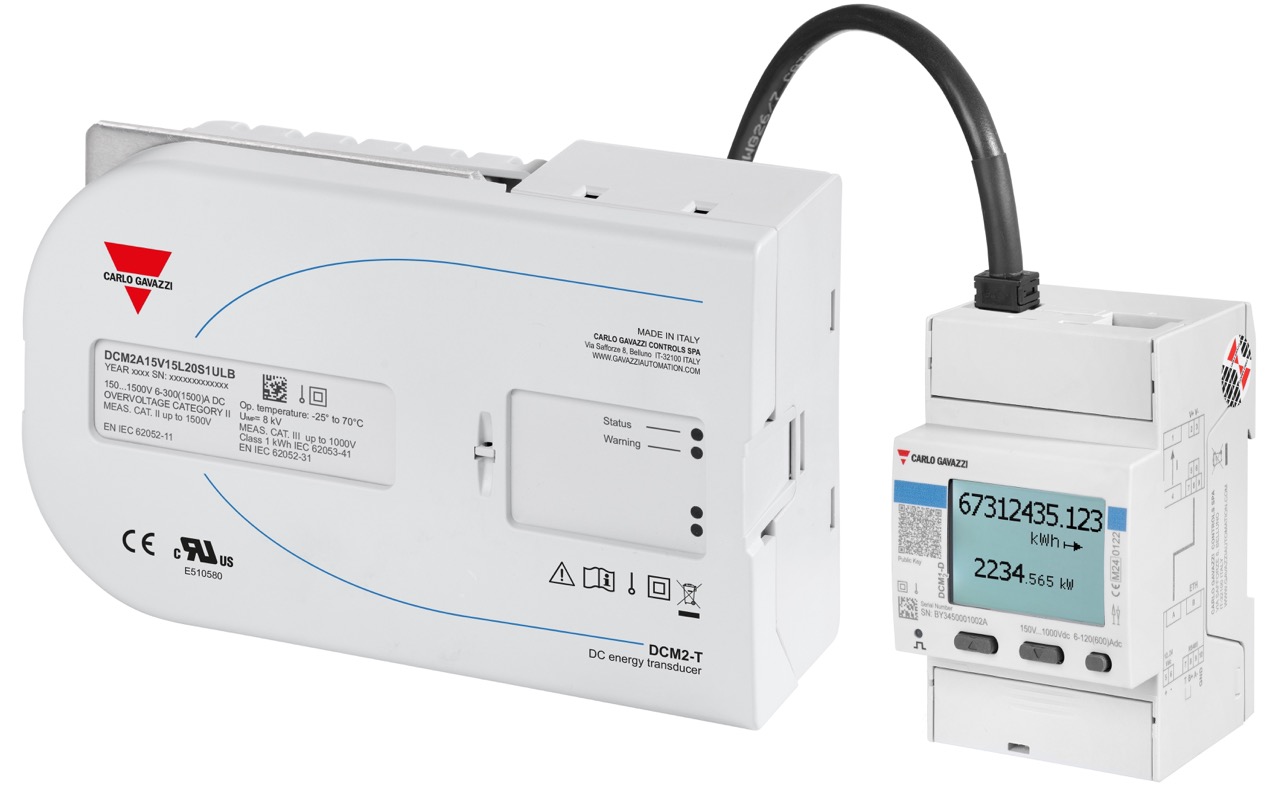

    Системата включва измервател (трансдюсер DCM2-T) за директно свързване към шините и отдалечен дисплеен модул (DCM2-D). DCM2-T се монтира директно върху шини (с размер до 100x10 mm и болтова връзка M10), което спестява място и оптимизира окабеляването в таблото.

  2. Интегриран двоен комуникационен протокол:

    Устройството разполага с вградени RS485 Modbus RTU и Ethernet Modbus TCP интерфейси в един и същ модул. Това елиминира нуждата от външни преобразуватели и осигурява гъвкави топологии за връзка с контролери, PLC и SCADA системи.

  3. Висока скорост на реакция и точност:

    • Време за опресняване на данните: 200 ms.

    • Енергийна резолюция: 0.0001 kWh (през Modbus).

    • Точност на измерване: Клас съгласно EN IEC 62053-41 (специализиран стандарт за DC електромери).

  4. Управление на зарядните сесии (Charging Session Management):

    Вграден алгоритъм за организиране на процеса на зареждане в 3 фази (старт, режим на зареждане, край). Поддържа синхронизация на часа и съвместимост с експорт на данни в OCMF (Open Charge Metering Format) формат за прозрачно фактуриране.

  5. Разширен температурен обхват и компенсация:

    Устройството разполага с патентован метод за компенсация на температурния дрейф с помощта на два вътрешни сензора. Работната температура обхваща диапазона от -25 °C до +70 °C (при ток до 1400 A) и до +65 °C (при пълен товар от 1500 A).



Ключови предимства на DCM2

  • Двупосочно измерване (Bi-directional metering): Устройството измерва както консумираната (imported), така и отдадената (exported) енергия, ток, напрежение, активна мощност, ампер-часове (Ah) и часове работа. Това го прави идеален избор за Vehicle-to-Grid (V2G) технологии и батерийни масиви, работещи в режим на заряд/разряд.

  • Максимална безопасност и надеждност: Снабден с капаци на клемите с възможност за пломбиране (sealable terminal caps), непрекъснат вътрешен мониторинг на температурата и автоматични диагностични аларми за свръхнапрежение (overvoltage), свръхток (overcurrent) и прегряване (overtemperature).

  • Компенсация на загубите в кабелите (Cable Loss Compensation): Интегрирана функция за софтуерна компенсация на падовете на напрежение по трасето между измервателната точка и товара.

  • Глобална сертификация: Притежава сертификати cURus и съответствие с CTEP (California Type Evaluation Program), което гарантира лесна интеграция и пълно съответствие със строгите регулации на пазара в Северна Америка. Устройството покрива и европейските маркировки CE и софтуерните изисквания за сигурност WELMEC 7.2.

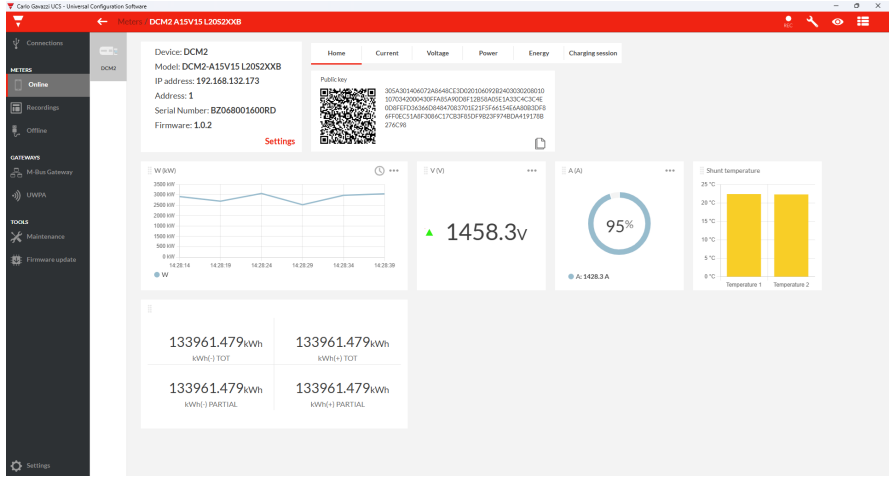

  • Лесна настройка: 128x96 матричен LCD дисплей с подсветка, 3 механични бутона за бърза конфигурация чрез встроен Quick Setup Wizard или софтуера UCS (Universal Configuration Software) на Carlo Gavazzi.


ПараметърСпецификация
Номинално напрежение ($U_n$)150 V DC до 1500 V DC
Токов обхватНоминален ток = 300А, Максимален ток = 1500А
Максимална мощностДо 2.25 MW
Спомагателно захранване12–24 V DC (консумация: 1.6 W)
ИзолацияКатегория II (до 1500 V) / Категория III (до 1000 V)
Степен на защитаDCM2-T: IP00 (чело) / IP20 (клеми); DCM2-D: IP40 (челен панел)
МонтажDIN шина или заден панел (DCM2-D / DCM2-T); Монтаж върху шини (DCM2-T)
ИнтерфейсиRS485 Modbus RTU + Ethernet Modbus TCP/IP


Пускането на пазара на Carlo Gavazzi DCM2 решава ключово предизвикателство в съвременната електроенергетика: прецизният и надежден мониторинг на правотокови системи с мегаватова мощност. Със своите сертифицирани параметри, двупосочно измерване и пълна комуникационна интеграция, DCM2 е проектиран да бъде водещо решение за системни интегратори, производители на зарядни станции и оператори на възобновяеми енергийни източници.


Повече информация можете да разгледате от този линк: DCM2
